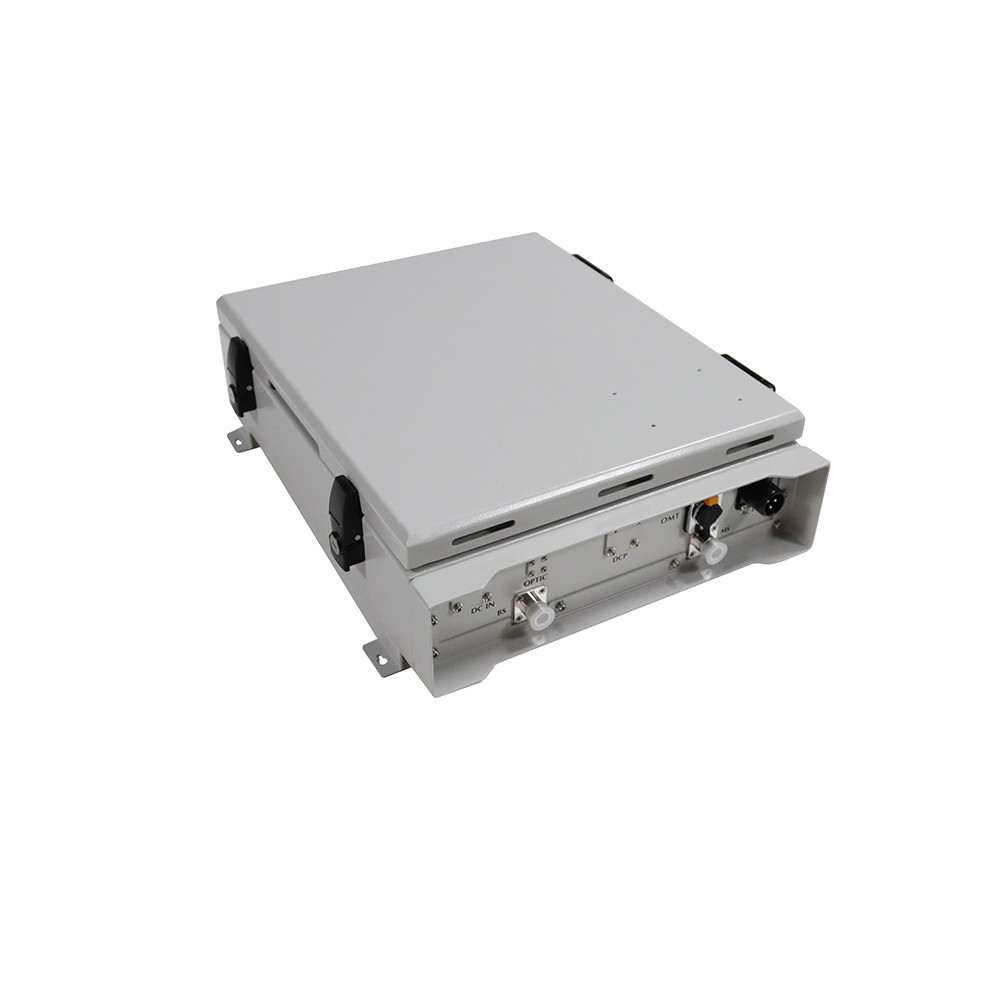

디지털 테트라 밴드 선택적 반복 시스템
테트라 디지털 리피터 (Tetra Digital Repeater) 는 매우 높은 주파수 (Tetra: 30~300 MHz) 디지털 전파 통신 시스템의 커버리지 범위를 확장하는 데 사용되는 통신 장치입니다.
핵심 기능:
1신호 수신:
* 사용자 장비 (예: 휴대용 라디오) 에서 테트라 대역 내에서 약한 / 약화된 디지털 라디오 신호 (예: DMR, dPMR, P25 단계 2) 를 수신합니다.
2디지털 처리:
* 디지털 신호를 디코드, 재생 및 오류 수정 (음성을 증폭하는 아날로그 리퍼터와 달리).
3신호 재전송:
* 더 높은 전력으로 청소 된 디지털 신호를 멀리 있는 지역 또는 장애 지역으로 재방송합니다.
주요 장점:
* 확장 된 커버리지: 지형 장애물 (건물, 언덕) 및 테트라 범위 제한 (~ 5 ∼ 50 km 시선) 을 극복합니다.
* 신호 무결성: 재생은 소음 / 오류 축적을 방지하고 음성 / 데이터 품질을 유지합니다.
* 스펙트럼 효율성: 디지털 변조 (예를 들어, TDMA) 를 지원하여 하나의 주파수에서 여러 사용자가 사용할 수 있습니다.
특징
* 디지털 필터링은 조정 가능한 대역폭을 지원합니다. 각 대역은 세 개의 하위 대역을 지원합니다.
* 각 하위 대역은 켜지고 꺼지고, 가이드 컨트롤은 별도로 수행됩니다.
* 쉽게 최적화 및 문제 해결을 위해 기증자 신호 모니터링
* UL 간섭을 방지하는 지능형 알고리즘
* 새로운 롤아웃 e-노드 B에 대한 간섭을 최소화하기 위한 자제
기술 사양:
| 부문 | 사양 | |
| 시스템 | 테트라 | |
|
주파수 범위 |
위 링크 (Rx) |
380~385MHz |
| 다운링크 ((Tx) |
390~395MHz |
|
| 대역폭 | 20MHz/0.2MHz | |
|
최대 출력 힘 |
업링크 | 20±2dBm |
| 다운링크 | 33±2dBm | |
| 최대 이득 | 80±3dB | |
| AGC 범위 | ≥20dB | |
| 최대 입력 전력 (비파괴) | ≤-10dBm | |
| VSWR | ≤ 24 | |
| 시스템 지연 | ≤ 6 μs | |
| I/O 임페던스 | 50 Ω | |
| 소음 수치 | ≤ 8dB | |
|
거짓 방출 |
9kHz~1GHz: ≤-36dBm | |
| 1GHz ~ 12.75GHz:≤-30dBm | ||
| 제3계층의 인터모들레이션 | ≤ -40dBm | |

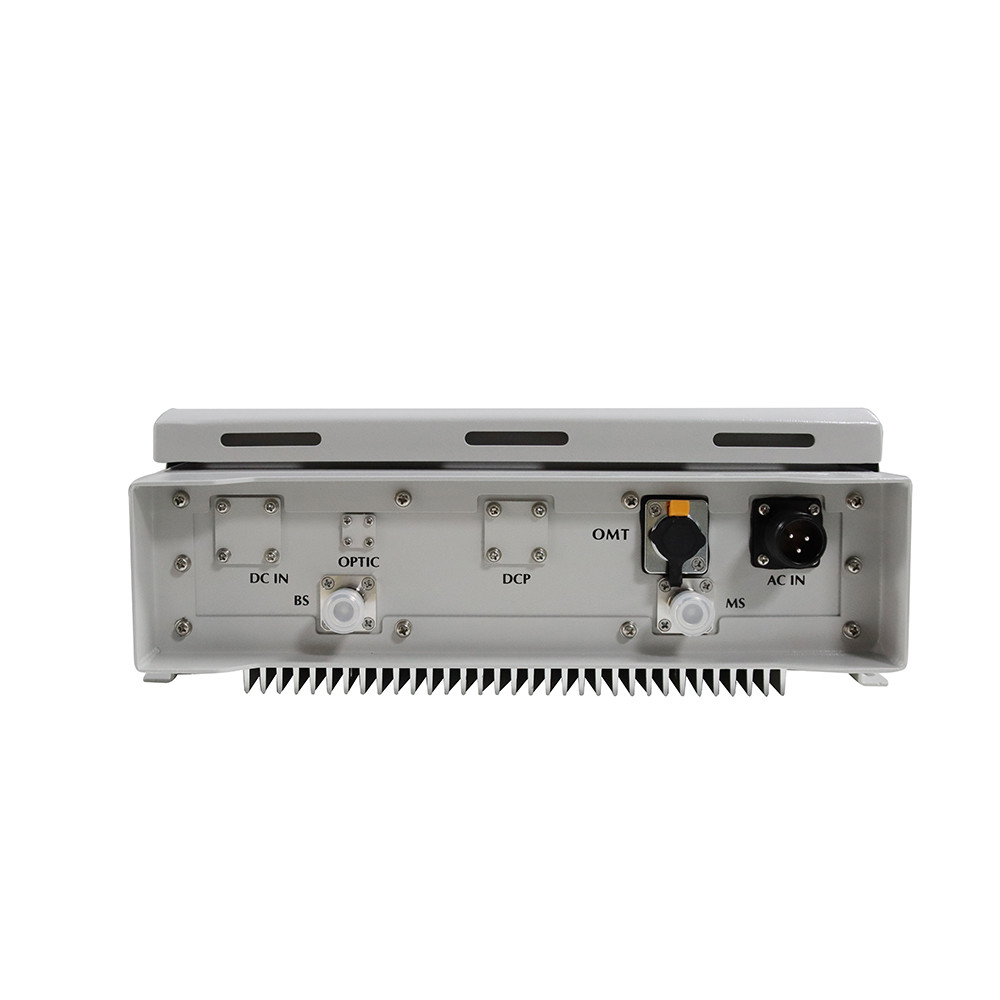

| RF 커넥터 | 2*N-여성 | |
| 전력 소비 | ≤ 30W | |
| 전원 공급 | 입력:AC100~240V, 50/60Hz | |
| 크기 | 450*335*180mm mm | |
| 무게 | ≤ 12kg | |
| 경보 감시 시스템 | 상향 연결 자율 오스실레이션 경보 | |
| 격리 탐지 | 부팅 시간 동안 격리 확인 | |
| 작동 온도 | -10 ~ +50 °C | |
| 적용 | 실내 또는 외부 (IP65) | |
| 상대 습도 범위 | ≤95% (비밀화) | |

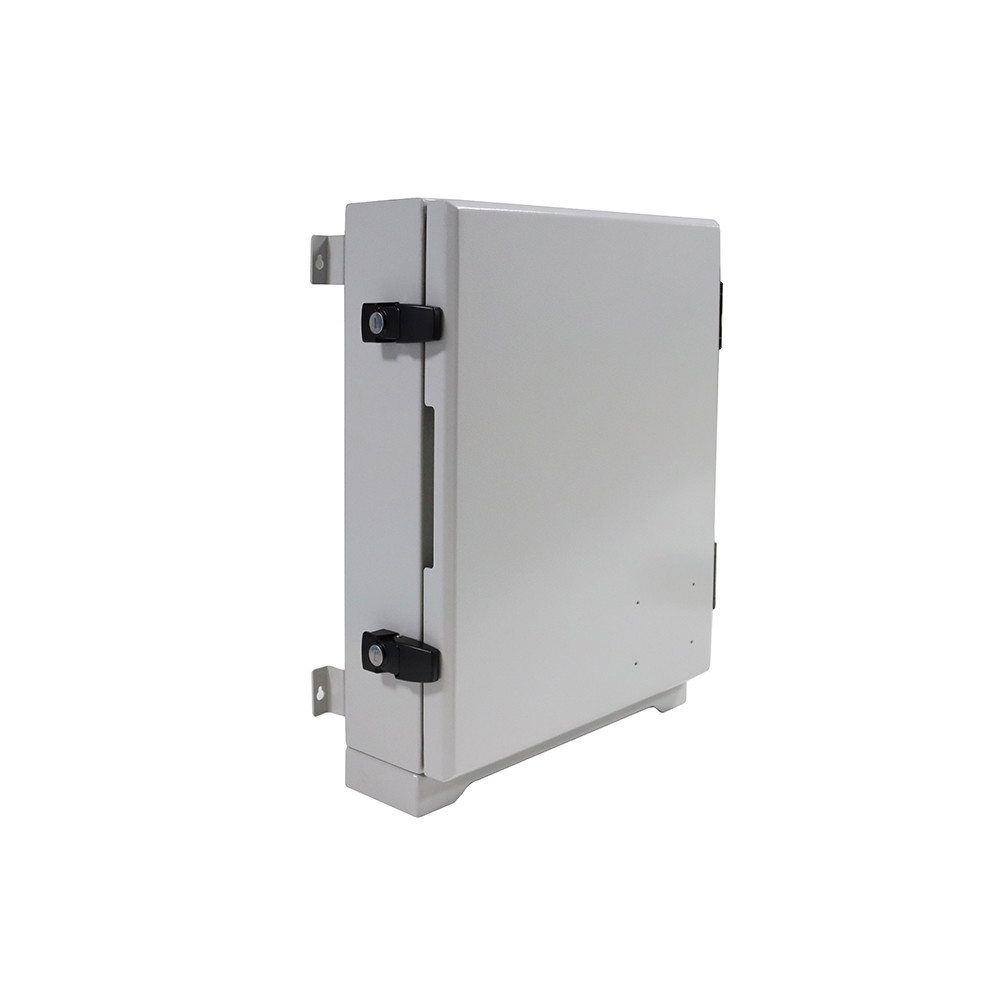

| 장착 | 벽 장착 | |
