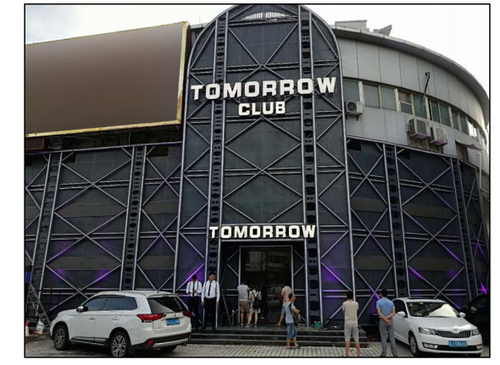

Tomorrow Club은 새롭게 꾸며진 바입니다.바는 고급스럽게 장식되어 있고 외벽은 철판으로 장식되어 있어 차이나 모바일, 차이나 유니콤 또는 차이나 텔레콤 통신 여부에 관계없이 바 내부의 휴대 전화 신호를 만들고 통화 및 인터넷 신호가 매우 약합니다. wechat에서 메시지를 보내거나 받기가 매우 어렵습니다.
바의 리노베이션이 완료되어 오픈이 임박했습니다.바 내부의 세 네트워크 휴대 전화 신호 문제를 해결하는 것이 임박했습니다.전체 바 로비의 내부 면적이 약 500평방미터이기 때문에 고객을 위한 8밴드 장비를 사용하고 로비 커버리지 솔루션으로 천장 안테나 2개를 추진한다.
이 솔루션을 사용할 때의 장점은 China Mobile 저주파 통화 GSM900 및 고주파 통화 DCS1800, China Telecom 통화 CDMA800 및 China Unicom 3G 통화 WCDMA2100이 증폭되고 적용되어 3개 네트워크 통화의 요구와 문제를 효과적으로 해결한다는 것입니다.
동시에 차이나 유니콤과 차이나 텔레콤의 4G 인터넷 액세스 신호 FDD-LTE1800M과 차이나 모바일 4G 인터넷 주파수 대역 D, E, F가 자동으로 잠기며 효과적으로 증폭되어 고객의 요구와 문제를 해결했습니다. 이 세 네트워크.
게다가, 이 8밴드 올 네트워크 부스터의 가장 큰 장점은 교환원이 언제 이러한 기지국을 조정하더라도 사용자의 3네트워크 통화 및 3네트워크 데이터 경험에 영향을 미치지 않는다는 것입니다. 모두 덮여 있습니다.
설계된 체계는 다음 그림과 같습니다.
2개의 LPDA 안테나를 사용하여 무선을 수신합니다.하나는 CDMA800M, GSM900M, DCS1800M, WCDMA2100을 송수신하는 안테나이고, 다른 하나는 FDD-LTE 1800M과 TDD-LTE1900M/TDD-LTE2300M/TDD-LTE2600M(3방향 신호 D, E, 모바일 4G용 F 대역은 장치에서 자동으로 선택됩니다.
배선 공사:
구성 완료 후 첫 번째 채널의 신호 강도가 아래와 같이 표시되는지 테스트합니다.
첫 번째 채널은 약 +17dbm의 최대 출력을 가집니다.
두 번째 채널의 신호 강도는 다음과 같습니다.
China Unicom and Telecom의 4G FDD-LTE1800M은 두 번째 채널에서 전체 출력 전력이 +17dBm입니다.
모바일 4G 채널은 최고의 신호 강도 + 17dBm 최대 전력 출력으로 F-대역 TDD-LTE1900M을 자동으로 잠급니다.
장비의 각 주파수 대역의 정상 작동 상태에서 홀의 각 주파수 대역의 신호 강도 테스트는 다음과 같습니다.
신호를 호출하든 데이터 신호를 호출하든 3대 통신사의 신호 강도가 최대 막대에 도달했습니다.또한 바에서 여러 사람이 동시에 호출 및 데이터 신호를 테스트할 때 신호 강도가 안정적으로 유지되어 요구 사항을 충족합니다.
China Mobile 및 China Unicom 신호의 도트 테스트를 수행한 결과 신호 적용 범위와 신호 강도가 균형을 이루고 있음을 보여줍니다.아래 그림과 같이,
요약:
8 bands full-network booster를 사용하는 경우 신호 사업자의 모든 주파수가 포함되어 있으므로 작동 주파수를 고려할 필요가 없습니다.따라서 건설 계획을 설계할 때 커버리지 영역, 범위 및 필요한 안테나와 케이블 길이만 고려하면 됩니다.
두 개의 LPDA 실외 안테나를 서로 다른 방향을 향하도록 거꾸로 설치하여 장치 화면의 6개 값 세트가 모두 최대 출력 값으로 작동하도록 하는 것이 가장 좋습니다.
