터널 휴대전화 커버리지 개선 보고서

터널 휴대전화 커버리지 개선 보고서

一필드 설명

터널 구간 (1.4km) 은 이동통신 커버리지를 향상 시켰습니다.

시스템 스키마 설계의 토폴로지는 다음과 같습니다.

파이프 갤러리 위치와 설치 및 구현의 실제 상황을 다음과 같이 확인합니다.

터널의 북쪽 입구에서 남쪽 입구까지 1.4km의 코리도어의 중간에는 방화벽이나 방화문도 없으며, 전체 통로가 매우 직선입니다.

야외 안테나 (평면판 안테나) 는 남쪽으로 향한다.

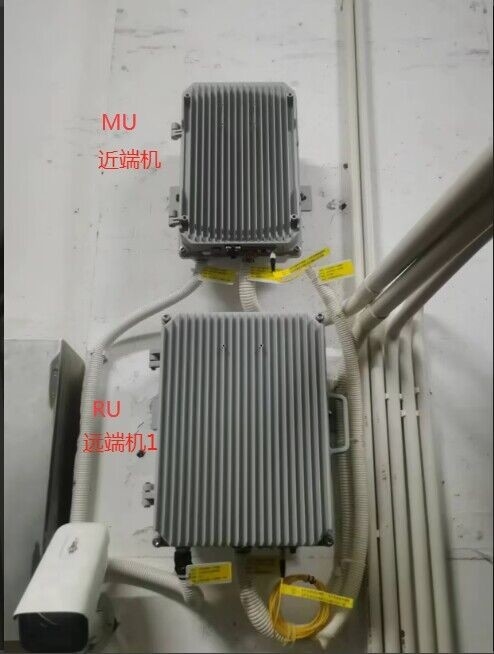

MU 반복 장치는 RU 반복 장치 1과 같은 위치에서 북쪽 입구 파이프 갤러리의 머리쪽에 위치하고 RU 반복 장치 2는 1.4km 파이프 코리도어의 꼬리에 위치하고 있습니다.

두 RU 반복기의 실내 분포는 동일합니다. 두 섹션에서 중간에 주요 공급 선이 있습니다.약 70m 떨어져 있습니다. 내부 안테나는 채널 중간에 신호를 커버하기 위해 결합되어 있습니다.아래 그림과 같이:

이 이미지를 두 번 클릭하면 확대할 수 있습니다.

二조정 및 테스트

MU와 RU 반복기 1은 모두 실내와 실외 케이블에 연결됩니다.광섬유와 전원 케이블이 연결되어 있습니다. RU 반복기 2는 광섬유에 연결되지 않고 전원이 공급되지 않습니다.따라서, 당신은 단지 1의 MU와 RU 리퍼에 상부 컴퓨터 작동을 수행하고 커버리지 신호를 테스트 할 수 있습니다.

三수정 지침

1、 RU 반복기 1과 RU 반복기 2 사이의 광섬유는 검은색 둥근 꼬리 연결기 (FC/UPC) 를 통해 연결되어야 합니다.

2、 RU 반복기 2의 전원 공급 장치가 올바르게 설치되어야 합니다.

3외부 안테나를 동쪽으로 90도 돌리고 기지역을 향해

이 조정으로 직접 기지국으로부터 전송되는 소스 신호를 얻을 수 있으며, 장비의 작동 입력 신호와 출력 신호는 5dB 이상 향상될 수 있습니다.

4、 RU 반복기의 위치를 조정합니다.

현재, 두 RU 반복기는 1.4km 파이프 코리도어의 양 끝에 있으며, 각 RU 반복기의 실내 피더 라인은 50-12 동축 케이블 손실 매개 변수에 따라 600 미터 이상입니다.,600m의 선 손실은 60dBm (1000 전력) 에 도달하고 300m의 선 손실은 30dBm이며 1와트입니다.

교정 방법: 두 개의 RU 반복 장치가 각 실내 공급 선의 중간에 이동합니다.그리고 두 RU 반복자는 장비 방에서 원래 안테나 ANT5와 ANT6의 중간에 이동장비의 출력은 각각 왼쪽과 오른쪽에 신호를 출력하기 위해 두 개의 힘 분할기를 채택합니다. 그림에서 노란색으로 표시된 결합기에주의를 기울여보십시오.여덟 커플러 원래 방향을 변경하고 입력 및 출력 포트를 전환해야합니다.

이미지를 두 번 클릭하여 확대합니다

아래 표 를 참조 하십시오.

5、복합기 매개 변수 조정

공사 현장의 사다리의 상황으로 인해, 우리는 단지 10DB 결합자를 볼 수 있습니다.그리고 가까운 호스트는 안테나의 각 작업 포트의 신호 강도가 아래로 분산되는 균형을 보장하기 위해 큰 값을 가진 커플러를 사용해야합니다, 거의 강한 상황과 아주 약한 상황보다는.

호스트에서 먼저 두 개의 전력 분할기를 두 개의 주요 라인으로 나누고, 4 개의 커플러의 각 방향으로 가까이에서 멀리까지의 주요 라인은 20DB, 15DB, 10DB 및 5DB를 사용해야합니다.4 커플러 값 큰 소용.
